CHARPENTE • COUVERTURE • RÉNOVATION
Rénovation complète d’une toiture avec charpente en lamellé-collé, caissons chevronnés et couverture en tuiles romanes. Le chantier a été préparé en amont par conception assistée par ordinateur, tracé et calepinage des éléments avant leur fabrication et leur pose.
Une rénovation complète de toiture
Ce chantier ne consistait pas uniquement à remplacer la couverture. La rénovation a concerné l’ensemble du complexe de toiture, depuis la conception de la charpente jusqu’à la pose des éléments de couverture et des fenêtres de toit.
La préparation en amont a permis d’organiser les différentes phases de travaux et d’anticiper la géométrie des éléments à mettre en œuvre.
Conception, tracé et calepinage avant fabrication
Avant l’intervention sur chantier, la toiture a fait l’objet d’un travail de conception assistée par ordinateur. Cette étape permet de vérifier la géométrie générale, les niveaux, les pentes et le positionnement des différents éléments.
Le calepinage des panneaux permet ensuite de préparer des éléments commandés sur mesure et de limiter les ajustements lors de la pose. Le bas de pente et les raccords doivent également être contrôlés afin d’assurer une continuité correcte de la toiture.
Charpente en lamellé-collé
La structure principale de cette rénovation repose sur une charpente en bois lamellé-collé. Ce type d’élément permet de réaliser des poutres de section et de longueur adaptées au projet tout en offrant une grande précision de fabrication.
Sur ce chantier, certaines poutres ont été délardées afin de respecter la géométrie de la toiture et d’obtenir la mise en place prévue à l’aplomb.
La charpente doit être dimensionnée pour le projet réel
Section des poutres, portées, entraxes, charges permanentes, couverture, neige, vent et conditions d’appui influencent le dimensionnement. Un calcul générique ne remplace pas l’étude de la structure lorsque le projet l’exige.
Pose des caissons chevronnés
Les caissons chevronnés ont ensuite été mis en place sur la charpente. Ils permettent de constituer rapidement une partie importante du complexe de toiture tout en apportant une finition intérieure soignée.
Sur cette réalisation, la sous-face a été prévue en médium blanc, visible depuis l’intérieur. La précision du calepinage prend alors une importance particulière, puisque les éléments participent à la fois à la construction de la toiture et à son aspect fini côté intérieur.
Couverture en tuiles romanes et fenêtres de toit
La couverture a été réalisée en tuiles romanes, adaptées à l’esthétique du bâtiment et au projet de rénovation. Deux fenêtres de toit motorisées ont également été intégrées dans le versant.
Leur positionnement doit être anticipé dès l’étude afin de tenir compte de la charpente, des chevrons, de l’étanchéité périphérique et de l’aménagement intérieur.
Manutention des éléments à la grue
La taille et le poids des éléments de charpente et des caissons nécessitaient une manutention mécanique. Une grue a été utilisée pour lever et positionner les différents éléments sur la toiture.
Cette organisation facilite la pose de pièces préparées à l’avance, mais demande une bonne coordination entre le levage, les équipes présentes sur la toiture et les zones d’appui.
Échafaudage et organisation du chantier
La rénovation d’une toiture implique également de préparer les accès et les protections nécessaires au travail en hauteur. Un échafaudage a été mis en place pour permettre les différentes interventions autour du bâtiment.
La sécurité, les zones de levage et la circulation des matériaux doivent être anticipées avant le démarrage, en particulier lorsque plusieurs phases se succèdent rapidement.
Calculs toiture et charpente : les outils EM2L
Pour les études préliminaires et les vérifications courantes, EM2L met également à disposition plusieurs outils gratuits dédiés à la toiture et à la charpente.
Nos outils toiture & charpente
Calculez une surface de toiture, vérifiez des chevrons ou réalisez un pré-dimensionnement de panne avec les outils EM2L.
Calculateur toiture
Calcul chevrons
Calcul panne de charpente

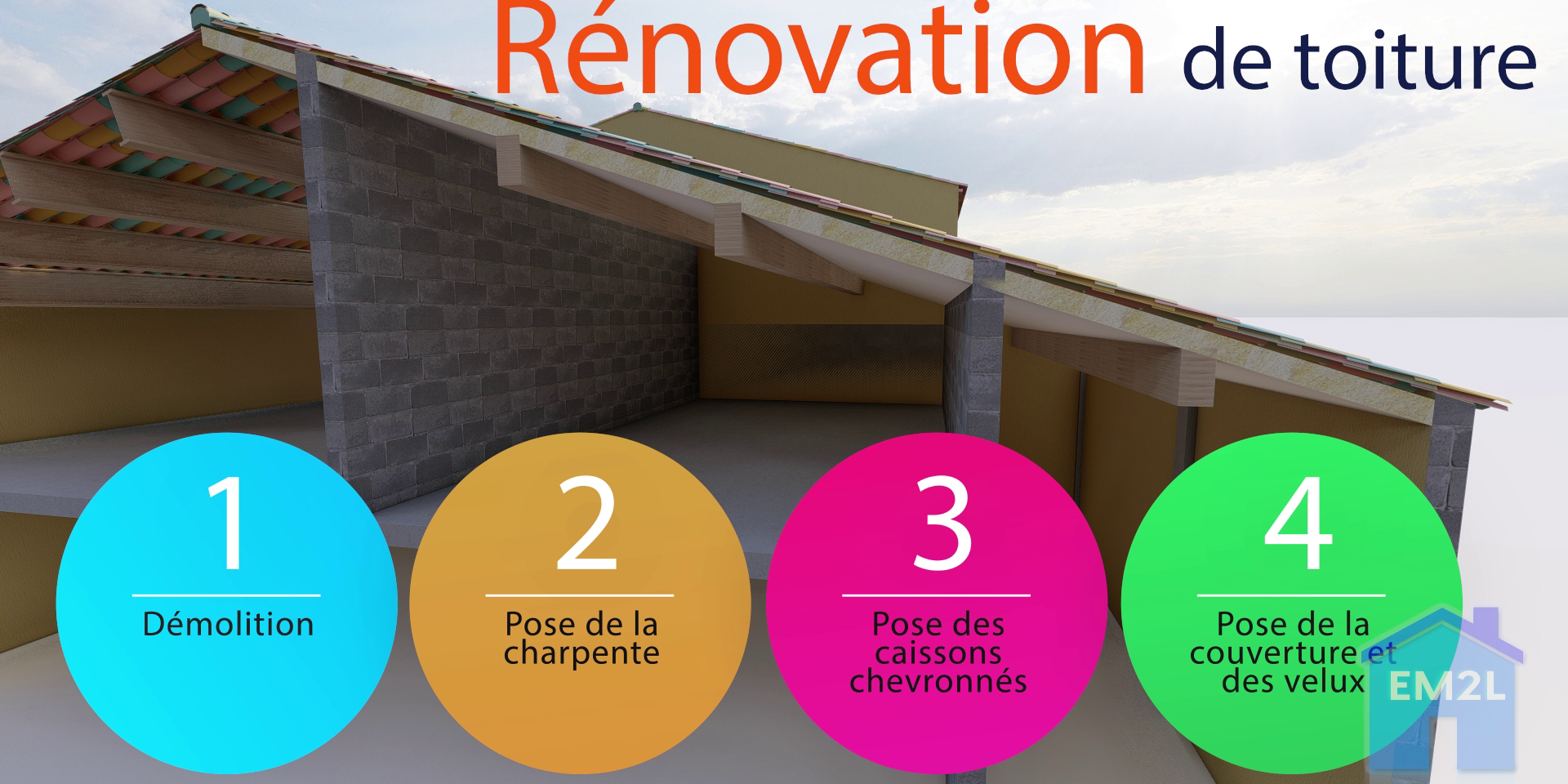

Vidéo : conception et rénovation de la toiture
La vidéo ci-dessous présente les différentes phases de cette rénovation, depuis la préparation jusqu’à la mise en place de la charpente et de la couverture.
