Comment supprimer deux poteaux porteurs au milieu d’une pièce pour créer un grand espace ouvert ? À Saint-Cyr-sur-Mer, EM2L a réalisé une intervention de reprise en sous-œuvre par mise en place de poutres métalliques HEB, au sein d’un domaine accueillant notamment des réceptions de mariage. Retour en images sur ce chantier de rénovation.
Le projet : libérer le volume intérieur

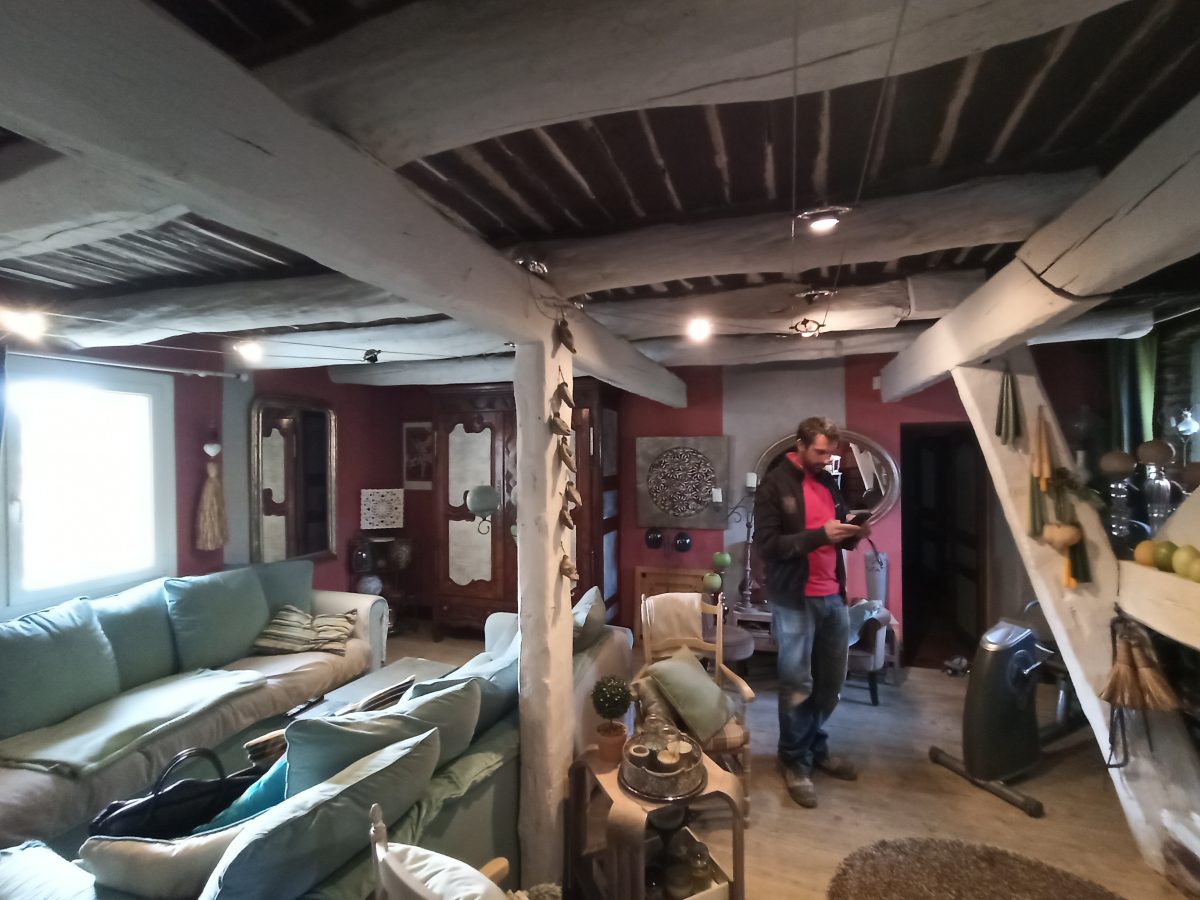

La pièce était traversée par deux poteaux en bois qui fragmentaient l’espace et limitaient les possibilités d’aménagement. L’objectif des propriétaires était clair : supprimer ces deux poteaux intermédiaires et retrouver un volume dégagé, plus fluide et plus adapté aux réceptions.
Une telle transformation ne consiste pas à retirer simplement des éléments de charpente ou de structure : il faut assurer autrement la reprise des efforts qu’ils transmettaient.
Pourquoi utiliser des poutres métalliques HEB ?
Les profilés HEB font partie des poutres métalliques à larges ailes utilisées pour certaines reprises de charges. Le choix d’un profilé, de sa section et de ses appuis dépend de nombreux paramètres : portées, charges permanentes et d’exploitation, déformations admissibles, nature des supports et conditions de mise en œuvre.
Sur ce chantier, la solution mise en œuvre reposait sur la pose de poutres HEB permettant de supprimer les poteaux en bois tout en conservant un chemin de reprise des charges adapté à l’ouvrage.
À ne pas confondre : suppression de poteaux et ouverture d’un mur porteur
Le principe de reprise des charges présente des points communs, mais ce chantier concernait deux poteaux en bois, et non la démolition d’un mur porteur. Dans les deux cas, un diagnostic de l’existant et un dimensionnement structurel approprié sont indispensables.
Préparation, BIM et suivi du chantier
Une reprise en sous-œuvre se prépare avant toute dépose : reconnaissance des éléments porteurs, définition de la solution constructive, vérification des appuis, organisation des interventions et dispositions provisoires de sécurité.

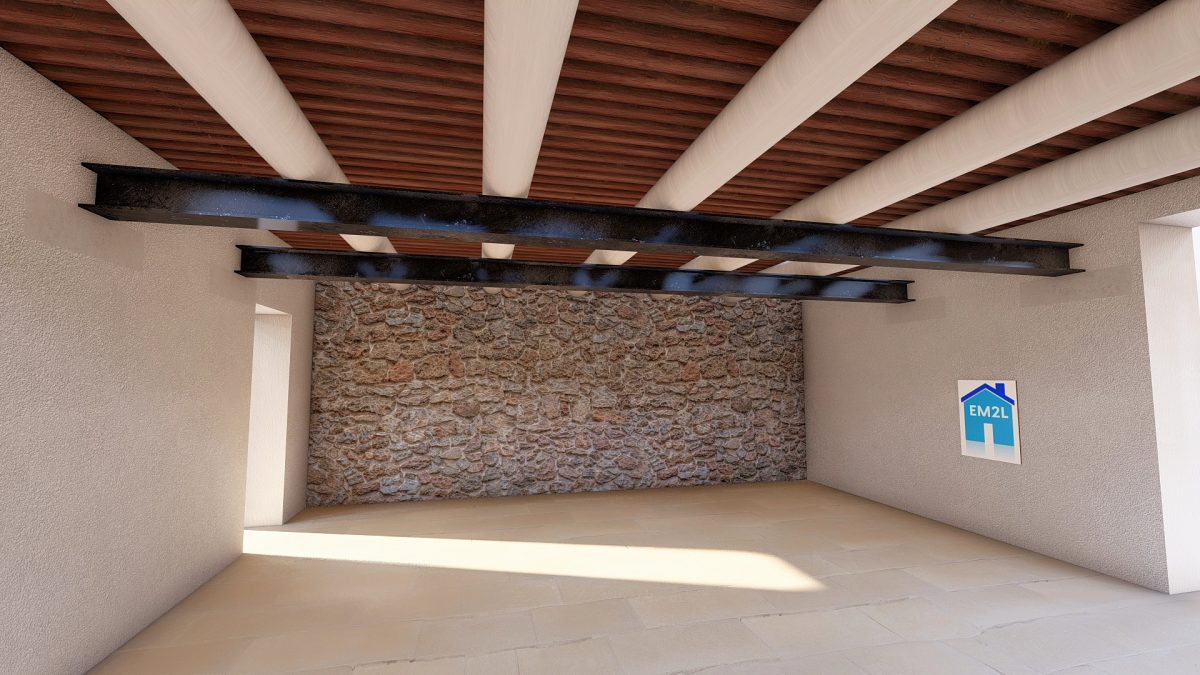

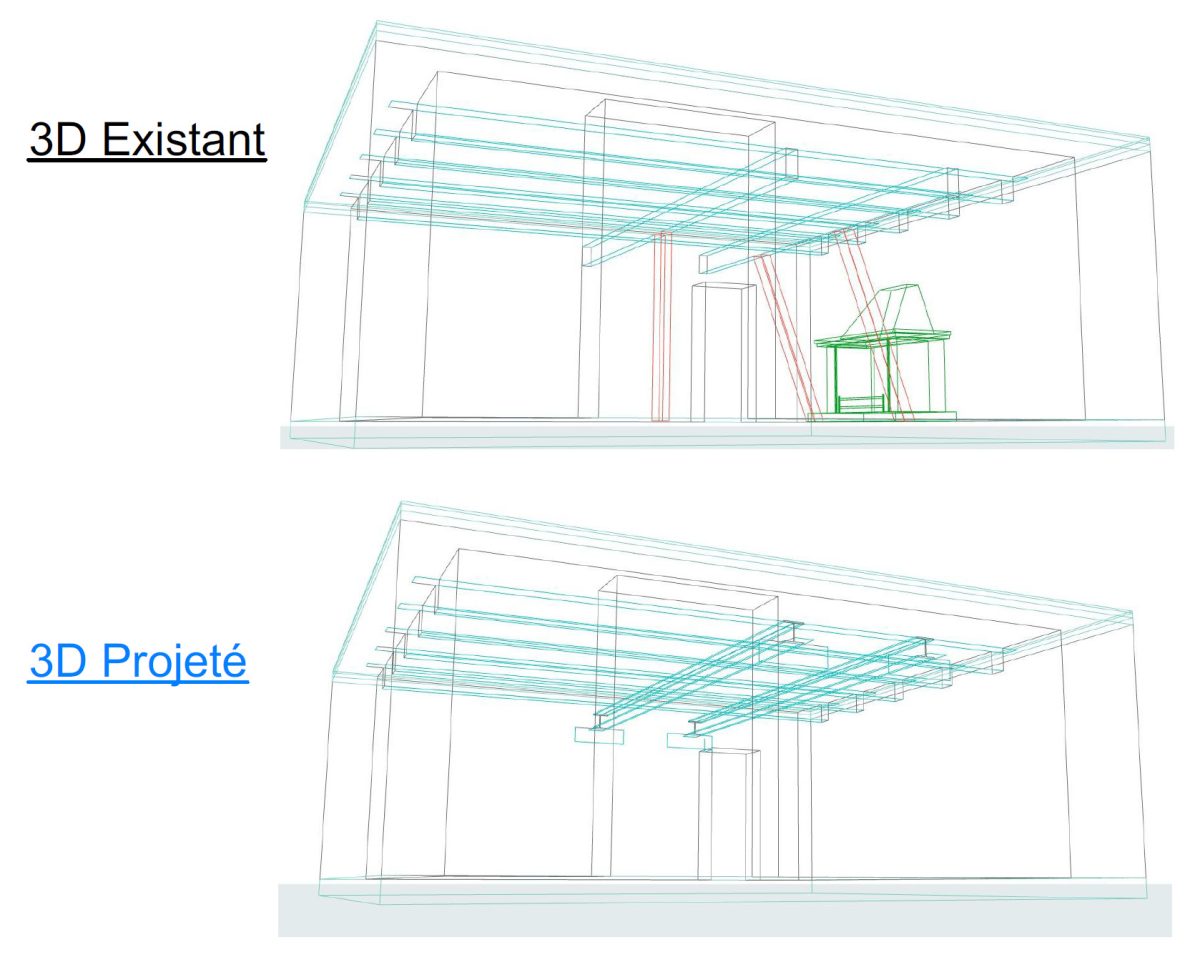

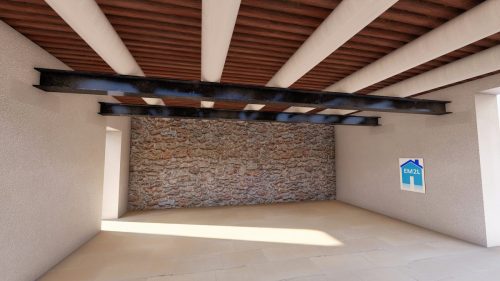

La représentation du projet en BIM et en 3D facilite la compréhension de l’existant, l’anticipation des interventions et la coordination sur chantier. Chez EM2L, cette approche complète l’expérience de terrain et le suivi des travaux. Elle ne remplace pas les notes de calcul et vérifications structurelles nécessaires au projet.
Les grandes étapes d’une reprise en sous-œuvre
- Analyser la structure existante : comprendre le rôle des poteaux et les charges à reprendre.
- Définir et vérifier la solution : choisir les profilés et leurs appuis sur la base des justifications techniques adaptées.
- Sécuriser provisoirement : prévoir l’étaiement et le phasage nécessaires avant d’intervenir sur les porteurs.
- Mettre en place les HEB : exécuter la reprise de structure selon les dispositions retenues.
- Libérer l’espace : procéder au retrait des poteaux selon le phasage prévu, puis contrôler l’ouvrage.
Ces étapes sont données à titre pédagogique et ne constituent pas un mode opératoire applicable sans étude du bâtiment concerné.

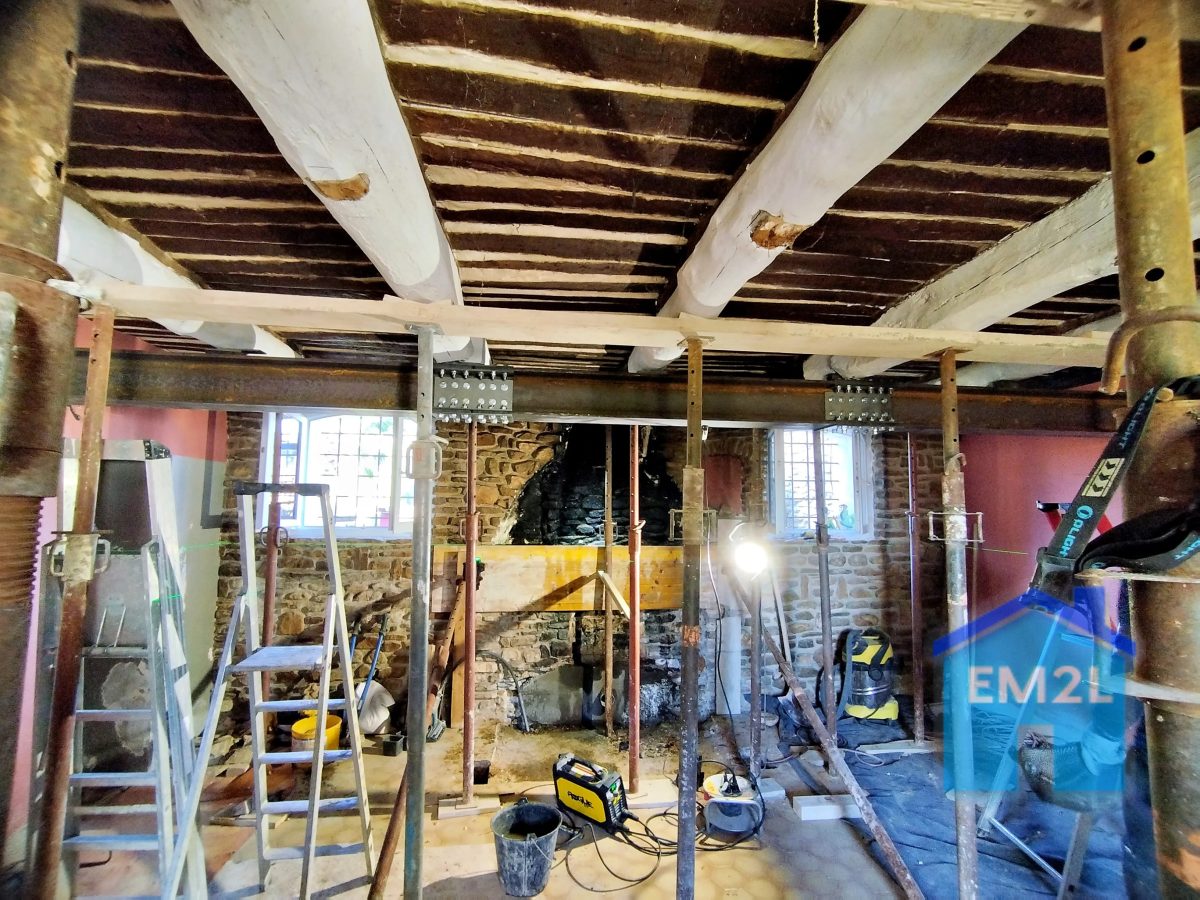

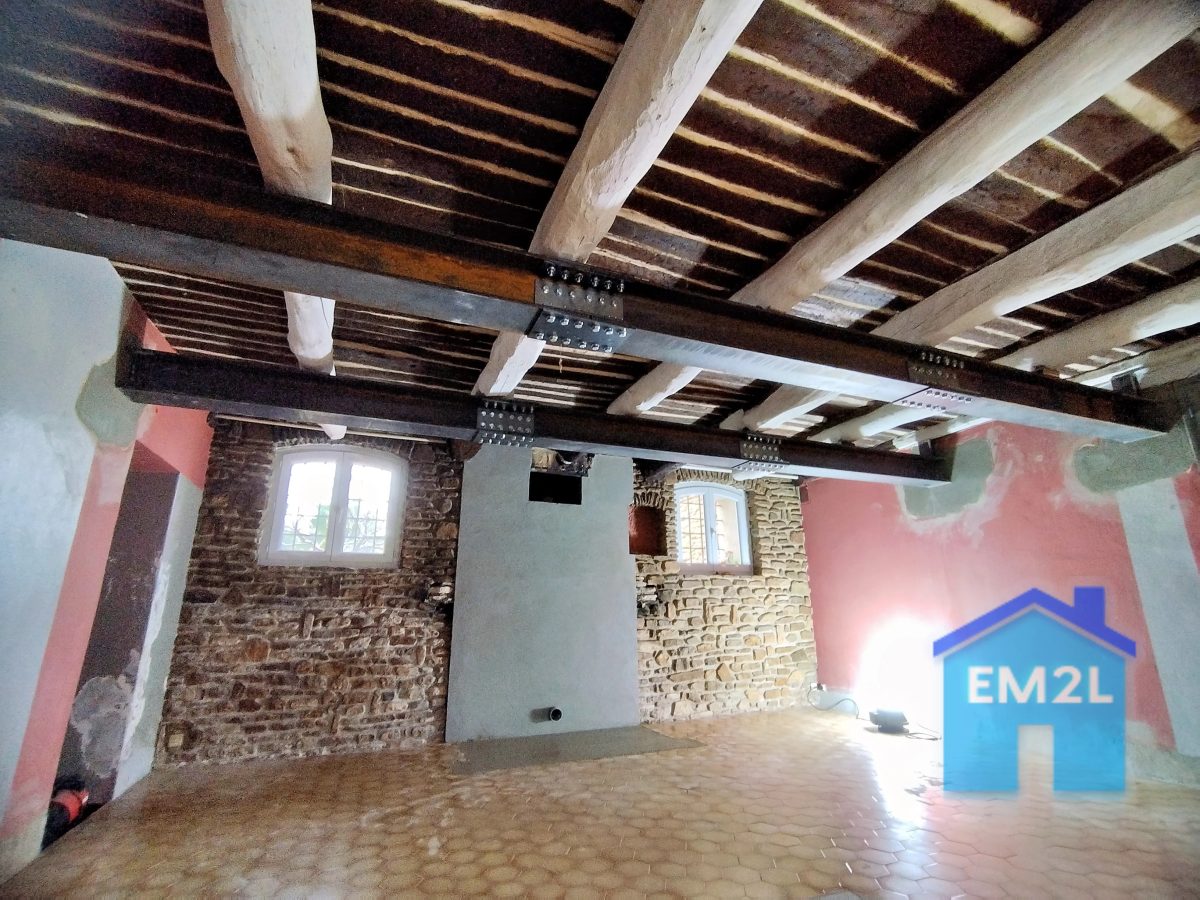

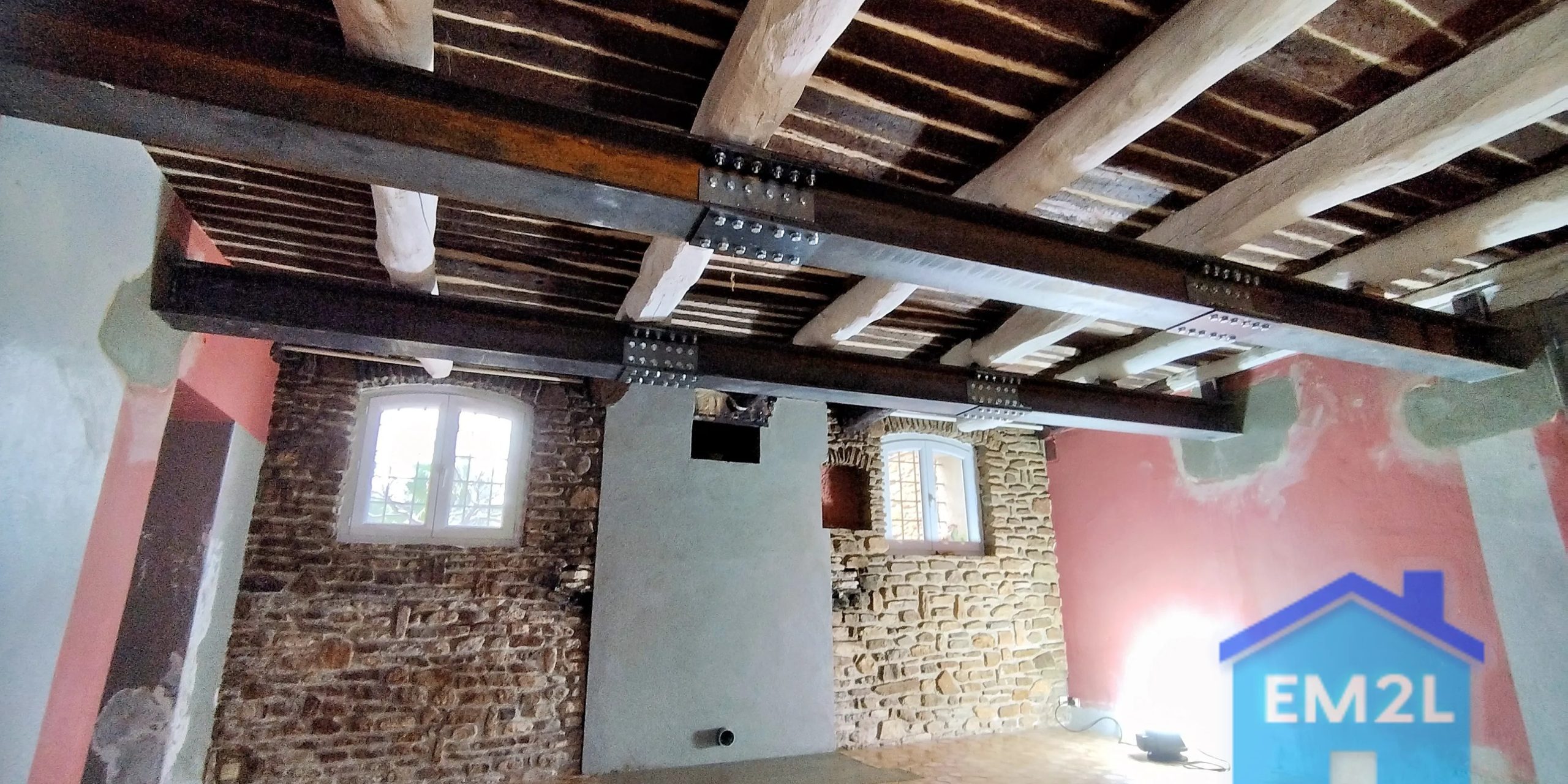

Photos du chantier : avant, pendant et après
Découvrez la galerie photographique de cette intervention à Saint-Cyr-sur-Mer.
Vidéo : mise en place des HEB en sous-œuvre
La vidéo permet de mieux comprendre le chantier et la transformation recherchée.
Quel profilé acier choisir : IPN, IPE, HEA ou HEB ?
Chaque famille de profilés métalliques possède ses propres caractéristiques géométriques et mécaniques. Pour découvrir les différences entre ces sections et explorer des calculs indicatifs, EM2L met à disposition son calculateur gratuit de profilés acier : IPN, IPE, HEA et HEB
.
Attention : cet outil pédagogique ne remplace en aucun cas une note de calcul établie ou vérifiée par un professionnel compétent pour une intervention sur la structure porteuse.
La satisfaction de nos clients
★★★★★
« Formidable expérience que de faire appel à des professionnels de grande qualité ! Nous sommes enchantés ! »
Anne P. — avis Google du 27 janvier 2024
Un grand merci à nos clients pour leur confiance et leur gentillesse. C’est un plaisir de participer à un projet qui redonne tout son potentiel à un lieu de réception.
