MATÉRIAU • BLOC BÉTON EMPILABLE
Le bloc béton empilable, souvent appelé “bloc type Lego”, est une solution modulaire pour créer rapidement des murs, séparations et zones de stockage. Sa géométrie permet l’emboîtement des éléments et facilite les transformations ultérieures de l’ouvrage.
Qu’est-ce qu’un bloc béton empilable ?
Il s’agit d’un bloc préfabriqué en béton de grande dimension, généralement équipé de reliefs mâles et femelles permettant son emboîtement vertical. Selon les systèmes, les blocs sont le plus souvent posés à sec, sans mortier traditionnel entre chaque élément.
Le principe est simple : les blocs s’assemblent de manière modulaire pour constituer un ouvrage massif pouvant être démonté, modifié ou réemployé plus facilement qu’une maçonnerie classique.
Quels usages pour ce type de bloc ?
Les principaux avantages
- Rapidité de mise en œuvre : l’empilage limite les opérations de maçonnerie humide.
- Modularité : l’ouvrage peut être adapté ou complété plus facilement.
- Réemploi possible : certains ouvrages peuvent être démontés puis reconstruits ailleurs.
- Robustesse : le poids propre important des blocs apporte une forte inertie aux ouvrages gravitaires.

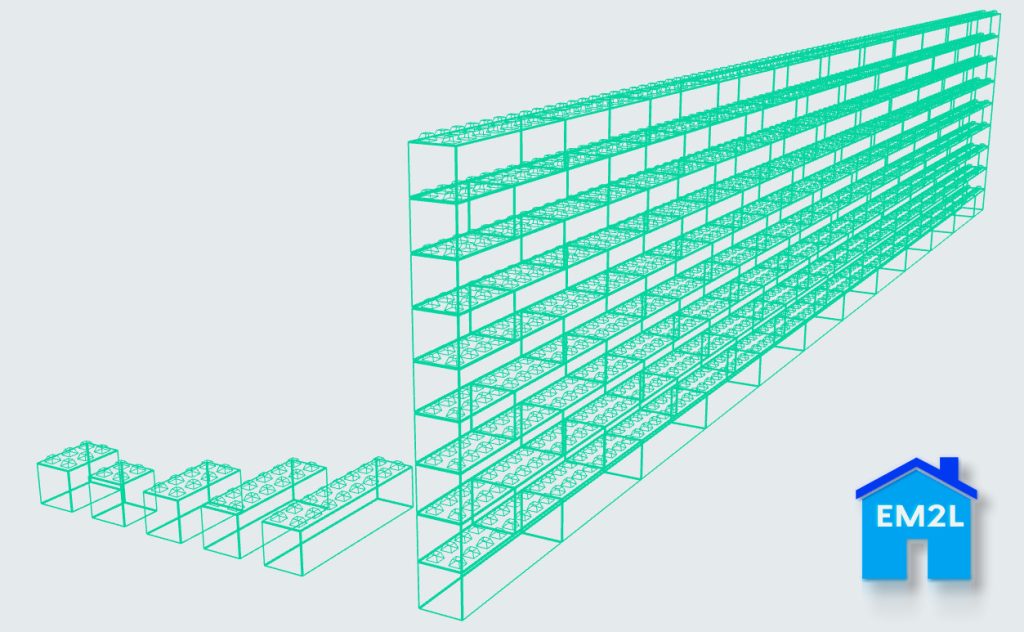

- Calepinage préalable : les dimensions répétitives facilitent la préparation du projet et l’optimisation du nombre de blocs.
Préparer le support avant la pose
La simplicité d’empilage ne dispense pas d’une préparation correcte. Le support doit présenter une portance suffisante, une bonne planéité et un niveau maîtrisé. Une première rangée mal réglée se répercute sur toute la hauteur du mur.
Les blocs étant lourds, leur manutention nécessite également un matériel de levage adapté, ainsi qu’une organisation permettant de travailler en sécurité.
Manutention des blocs
EM2L dispose notamment d’un Merlo ROTO 40.18S permettant la manutention d’éléments lourds sur chantier. Le choix de l’engin et des accessoires de levage dépend toutefois du poids des blocs et des conditions d’accès.
Le calepinage : une étape importante
Avant la pose, un calepinage permet de définir la longueur des murs, la position des angles, les changements de niveau et le nombre d’éléments nécessaires. Cette préparation est particulièrement utile lorsque plusieurs formats de blocs sont disponibles.
Elle permet également d’anticiper les contraintes de manutention et de limiter les ajustements directement sur chantier.
Bloc empilable et mur de soutènement : attention au dimensionnement
Les blocs béton empilables peuvent être utilisés pour certains murs de soutènement, mais la seule masse des blocs ne suffit pas à garantir la stabilité de l’ouvrage. La hauteur du mur, la poussée des terres, les surcharges, la nature du sol, l’eau et le drainage doivent être pris en compte.
À ne pas négliger
Pour un ouvrage retenant des terres, il faut vérifier la stabilité au glissement et au renversement, la portance du sol, ainsi que les dispositions de drainage. Selon le projet, une étude géotechnique ou structure peut être nécessaire.
Pré-dimensionner un mur de soutènement
Pour les projets de soutènement, EM2L propose également un outil de calcul en ligne permettant d’effectuer un pré-dimensionnement géotechnique et structurel. Il ne remplace pas l’étude d’un projet réel, mais constitue un point de départ pour comprendre les paramètres qui influencent la stabilité d’un mur.
Calculateur de mur de soutènement EM2L
Saisissez les dimensions et les caractéristiques principales de votre projet pour obtenir un pré-dimensionnement et les contrôles associés.
Ouvrir le calculateur mur de soutènement
Voir tous les outils EM2L
Une solution intéressante, à condition de l’utiliser au bon endroit
Le bloc béton empilable est particulièrement intéressant lorsque l’on recherche un ouvrage rapide à monter, robuste et modulable. Pour du stockage ou des séparations, il offre une grande souplesse. Pour du soutènement, il doit en revanche être intégré à une réflexion plus complète sur le sol, les charges et le drainage.
