MÉTHODE CHANTIER • GÉOMÉTRIE
Le théorème de Pythagore est un outil de chantier à part entière. Il permet de vérifier un équerrage, de contrôler une diagonale et de calculer une longueur manquante dans un triangle rectangle.
Le théorème de Pythagore, simplement

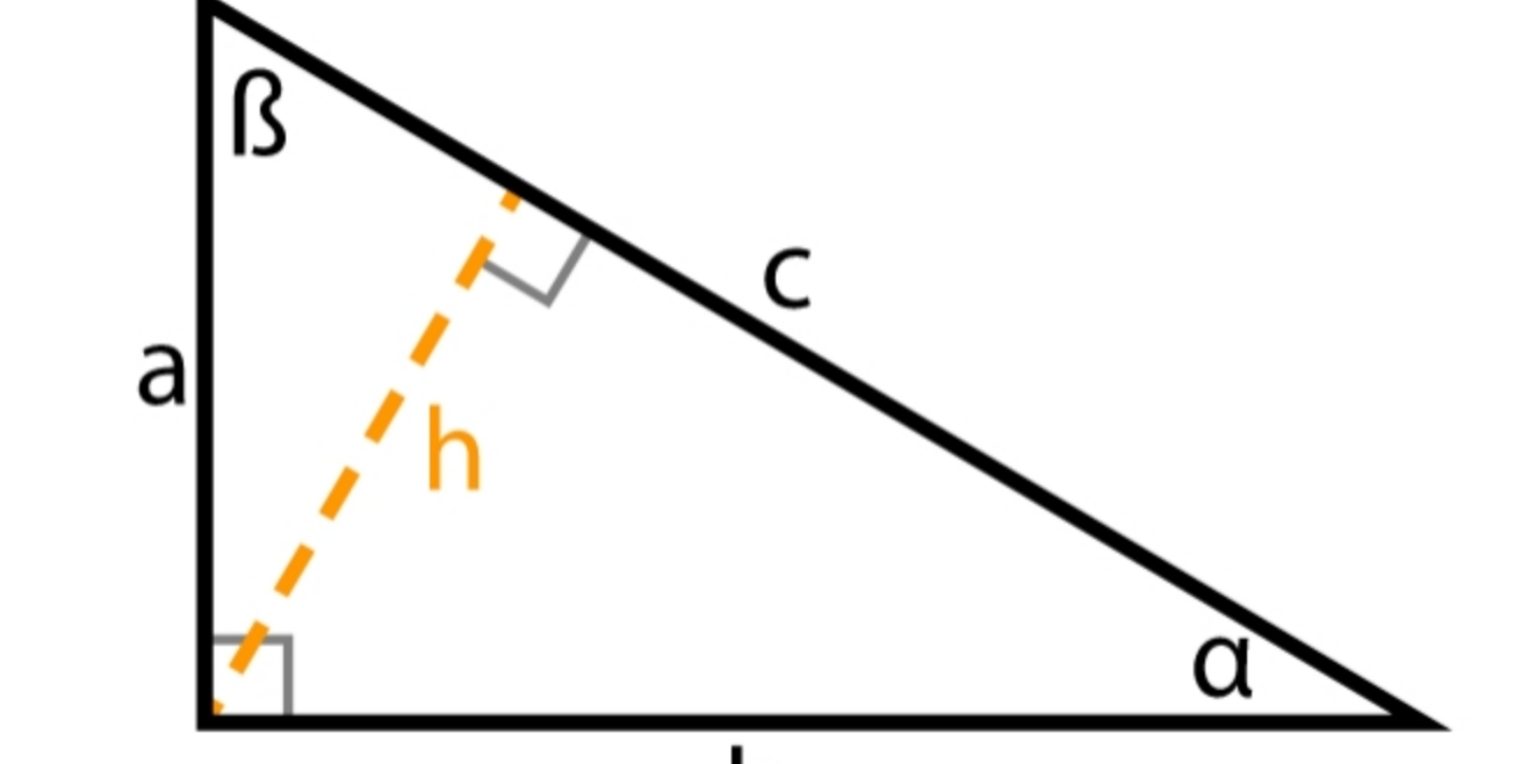

Dans un triangle rectangle, le carré de la longueur de l’hypoténuse est égal à la somme des carrés des deux autres côtés :
a² + b² = c²
c est l’hypoténuse, c’est-à-dire le côté opposé à l’angle droit.
Sur un chantier, cette relation est particulièrement utile lorsqu’on ne peut pas mesurer directement un angle à 90°, ou lorsqu’on veut contrôler une implantation avec une simple mesure de diagonale.
La règle 3-4-5 pour vérifier un équerrage
La méthode la plus connue en maçonnerie est le triangle 3-4-5. Si l’on reporte 3 unités sur un côté et 4 unités sur l’autre, la diagonale doit mesurer exactement 5 unités lorsque l’angle est droit.
Exemple chantier
On peut utiliser exactement le même principe avec des multiples : 1,50 / 2,00 / 2,50 m, 6 / 8 / 10 m, etc. Plus les longueurs de contrôle sont importantes, plus la vérification de l’équerrage est précise.
Calculer une longueur manquante
Lorsque deux côtés d’un triangle rectangle sont connus, Pythagore permet de calculer le troisième. Avec deux côtés de 3 m et 4 m :
c² = 3² + 4²
c² = 9 + 16 = 25
c = √25 = 5 m
La même méthode peut être utilisée à l’inverse pour rechercher l’un des deux côtés lorsque l’hypoténuse et l’autre côté sont connus.
À quoi sert Pythagore dans le bâtiment ?
Sur le terrain, le théorème intervient dans de nombreuses opérations courantes :
- implantation de murs et fondations pour contrôler les angles droits ;
- vérification des diagonales d’une pièce, d’une dalle ou d’un ouvrage rectangulaire ;
- traçage de cloisons et contrôle d’équerrage ;
- charpente et couverture pour déterminer certaines longueurs ;
- escaliers et rampants lorsqu’une longueur inclinée doit être calculée ;
- contrôle d’un ouvrage existant lorsque les angles sont difficiles à mesurer directement.

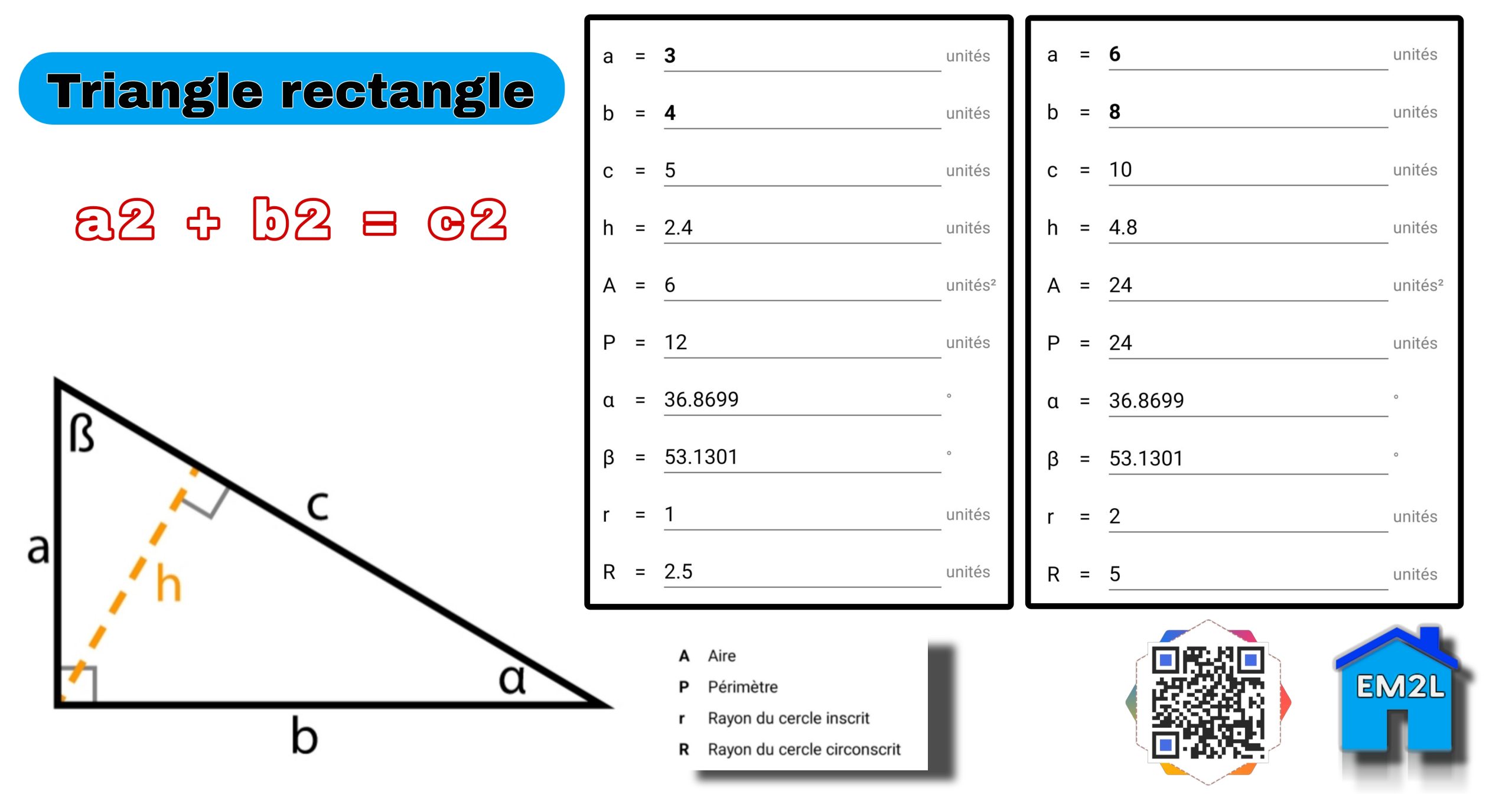

Calculer automatiquement votre triangle rectangle
Pour éviter les calculs manuels, EM2L met à disposition un outil gratuit. Il permet de renseigner deux valeurs connues et de calculer automatiquement les côtés, l’hypoténuse, les angles, la hauteur, l’aire et le périmètre du triangle rectangle.
Calculateur de triangle rectangle EM2L
Entrez deux données connues : l’outil effectue les calculs pour vous et affiche les principales caractéristiques du triangle.
Ouvrir le calculateur triangle rectangle
Voir tous les outils EM2L
Pythagore remplace-t-il un laser ou une équerre ?
Non : les lasers, stations d’implantation et instruments de mesure modernes permettent de gagner du temps et d’obtenir des contrôles très précis. Mais la méthode de Pythagore reste extrêmement utile pour vérifier une implantation, contrôler une mesure ou travailler avec des moyens simples.
À retenir : sur chantier, Pythagore n’est pas seulement une formule scolaire. C’est une méthode simple, fiable et universelle pour travailler avec les diagonales et les angles droits.
